Sahadaki panonun tek hattı, cebinizde

Tek hat şeması sahada nasıl çıkarılır?

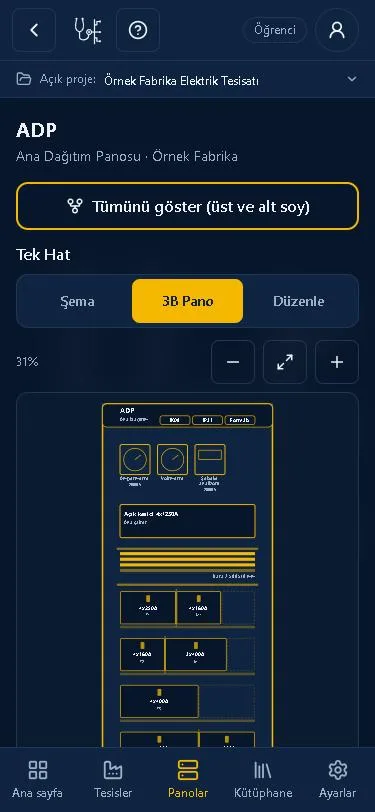

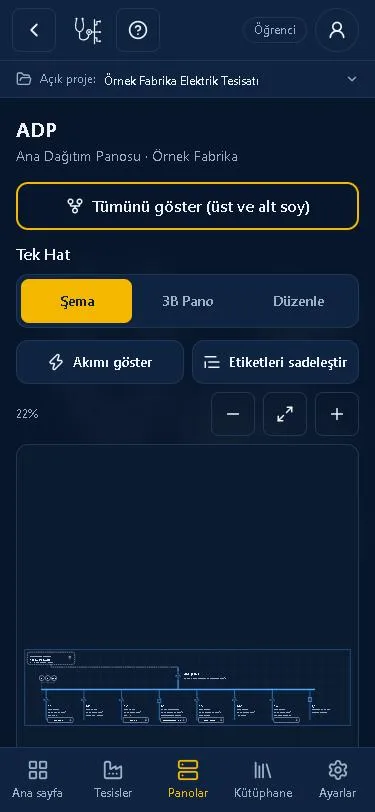

Tek hat şeması, bir elektrik tesisinde enerjinin kaynaktan son panoya kadar nasıl dağıldığını tek çizgiyle gösteren şemadır: trafo ya da şebeke girişi, ana şalter, bara ve çıkış şalterleri ile bunların kablo kesitleri ve anma akımları. Sahada mevcut bir tesisin şeması çoğu zaman yoktur ya da güncel değildir. Tek Hat uygulamasında bu iş üç adımda yapılır: panoyu gezerken her şalterin anma akımı, kutup sayısı ve beslediği yer telefona ya da tablete girilir; uygulama girilen bilgilerden şemayı kendisi çizer; kural tabanlı kontrol kablo kesiti ile koruma uyumu, eksik bilgi ve tutarsız değerler için uyarı verir. İnternet olmadan çalışır, aynı hesap en fazla üç cihazda kullanılır. Çıktı antetli pafta, pano listesi, Excel ve DXF olarak alınır. Ofis paketinde Pano Doktoru haftalık raporu ve 3B pano görünümü de bulunur. Uygulamadaki kurallar, 1997'den beri sahada çalışan bir elektrik mühendisinin tecrübesinden yazılmıştır.
